بكرة الحزام الضيقة على شكل حرف V

HAWEN Narrow V-Belt Pulley عبارة عن مكون نقل ميكانيكي بأخدود V واحد، يستخدم بشكل أساسي للتعاون مع أحزمة V لنقل الطاقة. تتميز بتصميم بسيط ومنخفض التكلفة، وهي مناسبة لمجموعة متنوعة من السيناريوهات الصناعية واليومية. منتجاتنا تستخدم على نطاق واسع في معدات التشغيل الآلي، الآلات الدقيقة، النقل الصناعي وغيرها من المجالات. نرحب بالعملاء لتخصيص المنتجات لكل رسومات أو زيارة مصنعنا.

مواصفات المنتج

اسم المنتج

مادة

الوزن الإجمالي (كجم)

الوحدة (EA)

البعد

المعالجة السطحية

المتطلبات البيئية

متطلبات المعالجة

مجال التطبيق

دقة الآلات

قاعدة العملاء

حصة السوق في الصين

ملاحظات

بكرة الحزام الضيقة على شكل حرف V

1215 فولاذ قطع حر

-

عصام

Φ59.18×15.87

طلاء الزنك

متوافقة مع المعايير الدولية مثل ROHS و REACH

الآلات الميكانيكية

ضواغط الهواء والمجففات وغيرها من المعدات

.0.015 مم

نيديك

5%

قابلة للتخصيص لكل الرسومات

مجالات تطبيق المنتج

شاركت HAWEN (Trilon) بعمق في صناعة الآلات لأكثر من 20 عامًا. منذ عام 2005، قامت شركتنا بإجراء بحث وتطوير متعمق على بكرات الحزام على شكل V ذات الأخدود الواحد وأنواع مختلفة من بكرات أحزمة السيارات. تتم معالجة هذا المنتج وتشكيله من الفولاذ الحر القطع 1215. منتجاتنا تغطي مجموعة واسعة من الصناعات:

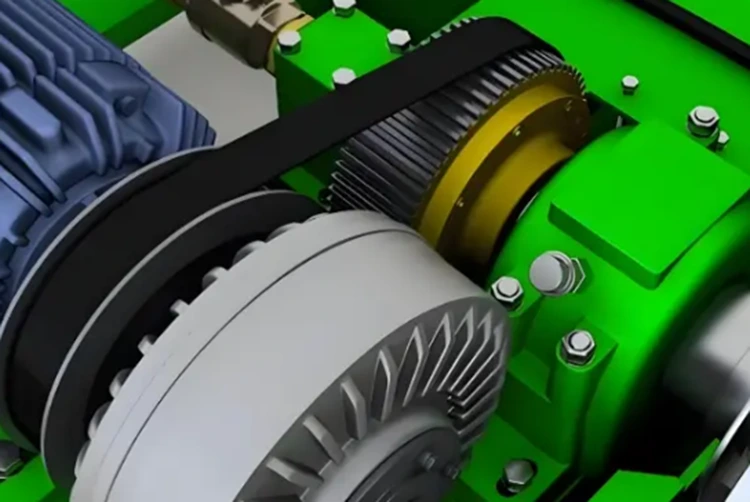

1. المعدات مثل المراوح وضواغط الهواء: تستخدم لنقل الطاقة بشكل مستمر في المصانع (مثل أنظمة التهوية أو نقل السوائل). هيكلها يمكن أن يتكيف مع ظروف العمل ذات الطاقة المتوسطة والمتوسطة والمنخفضة السرعة.

2. مراوح الطرد المركزي أو المضخات اللولبية: يمكن لبكرات الحزام المصنوعة من الحديد الزهر الرمادي أن توفر نقلًا مستقرًا.

3. التصنيع الدقيق: يضمن التصميم الموحد والاختيار الصارم للمواد وتكنولوجيا المعالجة المتطورة ومراقبة الجودة الكفاءة العالية والمتانة وقابلية التبادل في نقل الطاقة المتوسطة والعالية، كما هو موضح من الأبعاد الرئيسية أدناه.

4. الأتمتة والآلات العامة: يشيع استخدامها في المراوح وضواغط الهواء وغيرها من المعدات؛ في مراوح الطرد المركزي أو المضخات اللولبية، يمكن لبكرات الحزام المصنوعة من الحديد الزهر الرمادي توفير قوة نقل مستقرة.

5. دقة نقل عالية: تنتقل الطاقة عن طريق الاحتكاك بين الحزام والبكرة. نظرًا للانزلاق الطفيف المحتمل للحزام V في أخدود البكرة، فإن نسبة النقل ليست ثابتة تمامًا، ولكنها يمكن أن تلبي عادةً احتياجات التطبيقات الصناعية العامة.

6. كفاءة عالية وسهولة الصيانة: يمكن أن تصل كفاءة النقل إلى أكثر من 95%. الميزات: تصميم الحزام على شكل حرف V يمكّنه من الملاءمة بشكل وثيق مع البكرة، مما يقلل من فقدان الطاقة. سعة الحمولة: يمكن أن تتحمل البكرة ذات الحزام V حمولة معينة. الاستقرار: يتمتع ناقل الحركة ذو الحزام V باستقرار جيد، مما يقلل من الاهتزاز والتأثير أثناء النقل ويضمن التشغيل المستقر للمعدات الميكانيكية. القدرة على التكيف: يعتبر ناقل الحركة على شكل حرف V مناسبًا لظروف وبيئات العمل المختلفة، ويمكنه التكيف مع ظروف العمل القاسية مثل الرطوبة والتآكل من خلال معالجات الأسطح (على سبيل المثال، طلاء الزنك، والتبريد عالي التردد).

معدات تطبيق المنتج والعملاء الرئيسيين

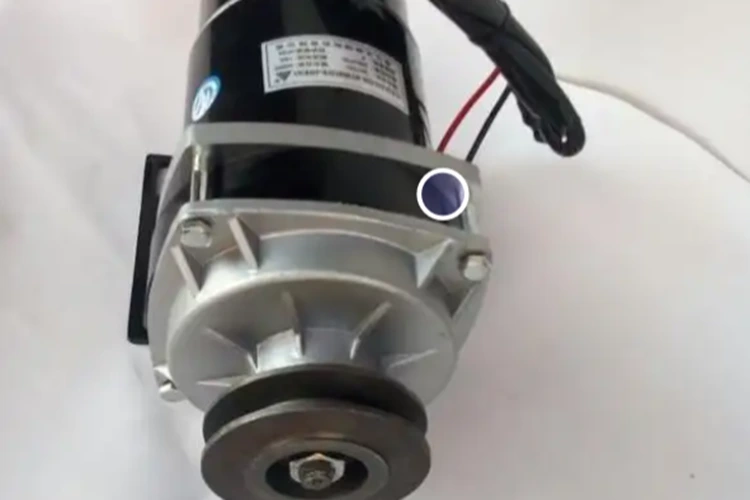

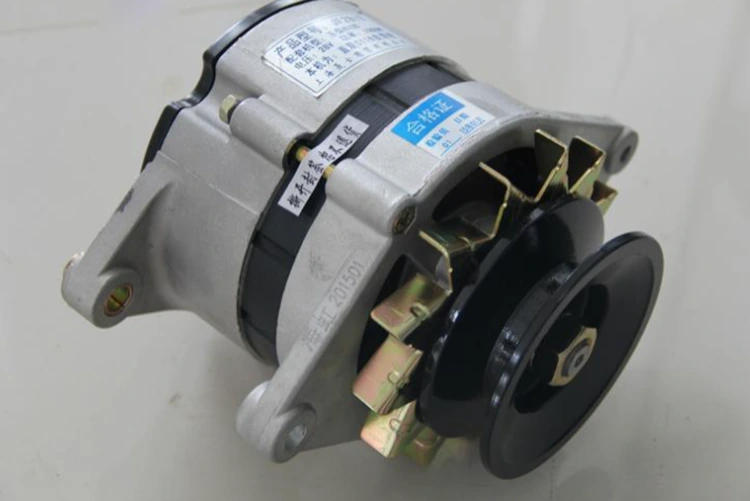

يتم تطبيق المنتجات المذكورة أعلاه بشكل رئيسي على ضواغط الهواء ومحركات مضخات المياه، مع العملاء الرئيسيين بما في ذلك Nidec، Asco وغيرها من الشركات المعروفة.

المعايير الفنية: 1215 بكرة حزام على شكل حرف V من الفولاذ ذات القطع الحر والأخدود الواحد

خصائص الجودة الرئيسية	المؤشرات الفنية الأساسية	معيار GB/T 13575.1-2022	معيار الصناعة	معيار هاون
استقرار التجويف الداخلي	التسامح الداخلي	-	.00.026 مم	.0.015 مم
توافق نوع الأخدود	زاوية الأخدود	-	≥1 درجة	.50.5 درجة
دقة النقل وعمر الخدمة	نفد	-	.150.15 ملم	.050.05 مم
خدمة الحياة	مقاومة التآكل (اختبار رش الملح المحايد)	48 ساعة	72 ساعة	96 ساعة
الصداقة البيئية	تقييد المواد الخطرة	-	متوافقة مع معايير الاتحاد الأوروبي	متوافقة مع معايير الاتحاد الأوروبي

المزايا الأساسية

نحن نفتخر بقدرات البحث والتطوير التقنية القوية ومعدات الإنتاج عالية الدقة. في عملية التصميم المشترك للمنتجات المستقبلية مع العملاء، يمكن لتقنية HAWEN دائمًا استكشاف الحل الأمثل والحصول على اعتراف العملاء. نحن ننفذ مراقبة الجودة التلقائية عبر الإنترنت بنسبة 100% ونحقق تصنيعًا دقيقًا عالي الدقة من خلال التدابير التالية:

● التحكم في المصدر: التحكم الصارم في تناسق المواد الخام من مرحلة الشراء لضمان أداء مستقر للمواد.

● المعالجة الدقيقة: اعتماد معدات عالية الدقة للمعالجة الآلية لضمان دقة أبعاد المنتج (على سبيل المثال، تفاوت التجويف الداخلي ≥0.015 مم).

● مراقبة العملية الكاملة: مراقبة معلمات الإنتاج في الوقت الفعلي من خلال نظام الكشف عبر الإنترنت لاكتشاف الانحرافات وتصحيحها في الوقت المناسب.

● ضمان الجودة المتسق: القضاء على أخطاء التشغيل اليدوي لضمان الأداء المستقر لكل منتج.

● معدل التأهيل العالي: يتم التحكم في معدل تأهيل الإنتاج بنسبة 99.99%، ويصل معدل التأهيل قبل المصنع إلى 100%.

● تحسين الكفاءة: تقلل العمليات الآلية من التدخل اليدوي وتخفض تكاليف الإنتاج.

نحن نمارس رقابة صارمة على ملاءمة المنتجات للبيئة بدءًا من اختيار المواد الخام وحتى الإنتاج والمعالجة:

● المواد الخام الصديقة للبيئة: استخدم الفولاذ 1215 للقطع الحر لتقليل المواد الخطرة، مع الامتثال لمعايير المواد الصديقة للبيئة.

● المعالجة السطحية: اعتماد تقنية الطلاء الكهربائي، والتي تغطي طبقة من الزنك على سطح المعدن أو سبائك الفولاذ من خلال الطرق الكيميائية أو الكهروكيميائية لحمايتها من التآكل البيئي والصدأ.

● الشهادة البيئية: لقد اجتازت جميع المنتجات الشهادات البيئية الدولية مثل ROHS وREACH لضمان عدم احتواء أي مواد خطرة.

● عملية الإنتاج: تعمل خطوط الإنتاج الآلية على تقليل استهلاك الطاقة وتوليد النفايات دون الحاجة إلى الاتصال اليدوي طوال العملية. من خلال معدات الاختبار الأوتوماتيكية بالكامل عبر الإنترنت، يخضع كل منتج لفحص كامل للأبعاد والتفاوتات الهندسية وعيوب السطح قبل تسليمه للمصنع لضمان اتساق الدفعة.

لدينا تعاون داعم طويل الأمد مع مصنعي السيارات المحليين والأجانب المشهورين وحصلنا على اعتراف واسع النطاق. مع 20 عامًا من التراكم الفني، فإننا نعمل باستمرار على تحسين معدل استخدام المواد وعمليات التصنيع. لقد حصلت منتجاتنا على شهادات نظام الجودة ISO9001 وIATF16949، مما يضمن إمكانية التتبع الكامل من تخزين المواد الخام إلى تسليم المنتج النهائي.

● فريق البحث والتطوير الفعال: سرعة الاستجابة السريعة، وتوفير تكاليف التطوير والوقت. يمكن تخصيص تصميمات ذات أشكال خاصة مناسبة لتطبيقات العملاء وفقًا لمتطلبات النظام الصناعي الخاصة بهم.

● القدرة الإنتاجية: لدينا 120 مجموعة من معدات CNC عالية الدقة، وخط إنتاج أسود أوتوماتيكي بالكامل، وخط تنظيف بالموجات فوق الصوتية أوتوماتيكي بالكامل وأكثر من 10 مجموعات من معدات الاختبار الأوتوماتيكية. تصل الطاقة الإنتاجية الشهرية إلى 300,000 قطعة، ويبلغ حجم المبيعات الشهرية الحالية حوالي 150,000-200,000 قطعة وقدرة شهرية فائضة تبلغ 30%-50%.

نحن نسترشد بالطلب النهائي للسوق، مع التركيز على: ✅

تحسين الكفاءة وخفض التكلفة ✅

ضجيج منخفض ومعدل تأهيل عالي ✅

حماية البيئة

● مرونة أكبر في تغييرات التصميم

● الكفاءة العالية والسرعة في عملية اتخاذ القرار

● مهلة قصيرة لشراء المواد الخام والملحقات المختلفة: تقع في مقاطعة Zhejiang، "مسقط رأس التصنيع في الصين"، ولدينا سلسلة توريد غنية بالموردين.

● تتيح حلول HAWEN الموثوقة والكفاءة العالية والجودة العالية لجميع العملاء تجنب الانعطافات - بمجرد اختيارهم لنا، سيكونون مترددين في التحول إلى موردين آخرين.

● اختيار HAWEN يعني تقليل تكاليف التطوير للعملاء، وتكاليف الاختبار، وتكاليف التصنيع وتكاليف خدمة ما بعد البيع.

اختيار المواد

الفولاذ 1215 هو فولاذ قابل للقطع صديق للبيئة ولا يحتوي على مواد خطرة مثل الرصاص ويتميز بقابلية تصنيع ممتازة، مما يجعله مناسبًا لتصنيع الأجزاء الميكانيكية الدقيقة.

● الخصائص الفيزيائية المستقرة: يتم الحفاظ على كثافة المواد بشكل ثابت عند 7.85g/cm³.

● التركيب الكيميائي: الكربون (.090.09%)، المنغنيز (0.75%-1.05%)، الفوسفور (0.04%-0.09%) والكبريت (0.26%-0.35%). يعمل محتوى الكبريت المرتفع نسبيًا على تحسين إمكانية التشغيل الآلي مع الالتزام بالمعايير البيئية.

● الخواص الميكانيكية: تتميز بدقة الأبعاد الممتازة؛ قوة الشد في الحالة المدرفلة على الساخن هي 390-540MPa، والتي يمكن أن تصل إلى 490-755MPa بعد السحب البارد، مع صلابة 160-190HB، ويمكن معالجتها مباشرة دون معالجة حرارية.

● نماذج التسليم: يتم توفيرها على شكل فولاذ دائري مدلفن على الساخن، وقضبان لامعة مسحوبة على البارد وقضبان أرضية؛ يمكن تشكيل أشكال مقطعية مختلفة من خلال عملية البثق على البارد، مما يوفر فقد المواد ووقت المعالجة.

● قابلية التصنيع: القطع السلس والأداء الجيد لكسر الرقاقة يقلل من تآكل الأداة ويحسن تشطيب السطح؛ إنها مناسبة بشكل خاص للمعالجة المستمرة الجماعية بواسطة المعدات الآلية مثل المخارط الأوتوماتيكية ومخارط CNC؛ يمكن تعزيز مقاومة التآكل أو مقاومة التآكل من خلال كربنة السطح أو طلاء النيكل.

التحكم في العمليات

● التحكم في تحمل التجويف الداخلي: تحقيق دقة عالية تبلغ ±0.015 مم يضع متطلبات عالية للغاية على معدات المعالجة واستقرار العملية. يتطلب نطاق التسامح الدقيق هذا دقة عالية في معدات المعالجة (مثل أدوات الآلات CNC)، وأدوات القطع عالية الجودة والعمليات المستقرة (مثل التحكم في درجة الحرارة، وقمع الاهتزاز)؛ أي انحراف بسيط قد يؤدي إلى مشاكل في جودة المنتج. تعتمد شركتنا تقنيات متقدمة للضمان: يتم تحقيق ذلك من خلال أدوات قياس عالية الدقة (على سبيل المثال، آلة قياس الإحداثيات (CMM)، جهاز اختبار الاستدارة، أداة قياس الملف الشخصي)، التحكم الصارم في العمليات (على سبيل المثال، التحكم في العمليات الإحصائية (SPC)) وبيئة معالجة مستقرة لضمان اتساق الإنتاج الضخم.

● قيمة التطبيق: في أنظمة النقل الدقيقة، يؤثر تسامح التجويف الداخلي بشكل مباشر على دقة التركيب بين الأجزاء والأعمدة، والتي ترتبط بكفاءة النقل، والتحكم في الضوضاء وعمر خدمة المنتج، وهو مؤشر فني أساسي للتصنيع المتطور.

● نحن نمارس رقابة صارمة على عملية الإنتاج بأكملها لضمان استقرار ومتانة المنتجات أثناء الاستخدام.

● مطابقة أداء المواد: التحكم الصارم في صلابة المواد وعمليات المعالجة الحرارية لتحسين مقاومة التآكل وقوة التعب.

المعالجة السطحية - الطلاء الكهربائي

نظرًا لأن بكرة الحزام على شكل V ذات الأخدود الواحد مصنوعة من مواد معدنية، فإن بيئات الخدمة القاسية ستتسبب حتمًا في صدأ أو تآكل قطع الغيار. شركتنا لديها فريق البحث والتطوير الأساسي المهنية والخبرة. من خلال سنوات من الخبرة العملية والتجارب، قمنا بتطوير صيغة خاصة لمعالجة السطح لهذا المنتج واعتمدنا معدات طلاء كهربائي أوتوماتيكية بالكامل مع نظام تجفيف أوتوماتيكي بالكامل. سمك الطبقة المطلية بالكهرباء يتوافق مع المعايير المحلية والصناعية والدولية، ويصل إلى مستوى ميكرون نهائي. لا يوجد اتصال يدوي طوال العملية، مما يعزز مقاومة المنتجات للتآكل، ويلبي معايير الصناعة ويقلل من خطر اصطدام المنتج الناتج عن الاتصال اليدوي.

ملاحظة: تتوفر أيضًا طرق معالجة الأسطح الأخرى مثل السواد والطلاء بالنيكل ويمكن تخصيصها وفقًا لمتطلبات العملاء.

المتطلبات البيئية

تلبي جميع المنتجات المتطلبات البيئية من حيث المواد ومعالجة الأسطح، وهي مدعومة بتقارير اعتماد ROHS وREACH.

قدرات البحث والتطوير والتخصيص

يتمتع فريقنا الفني المحترف في مجال البحث والتطوير بـ 20 عامًا من الخبرة المتعمقة في الصناعة. يمكننا تلبية احتياجات العملاء وحل نقاط الألم الخاصة بهم وفقًا لمتطلباتهم الخاصة ومجالات التطبيق، وتخصيص بكرات الحزام ذات الشكل الخاص. نرحب ترحيبا حارا بالعملاء لتقديم الرسومات للتخصيص، بما في ذلك المنتجات المخصصة مع المواد الخام المحددة والمعالجات السطحية، ونرحب أيضًا بالعملاء الأجانب لزيارة مصنعنا.

التآزر من الهيكل التنظيمي الجديد

يمكّن الهيكل التنظيمي الجديد HAWEN من تلبية توقعات العملاء على أساس التعاون الفعال.

العملاء المحليين وحصة السوق

لدينا تعاون استراتيجي طويل الأمد مع العملاء المحليين مثل Sanjiang Electric، LG Tianjin وNidec، مع علاقة تعاون لأكثر من عشر سنوات. حتى الآن، حققت شركتنا حصة سوقية تبلغ 20% من البكرات ذات الحزام V ذات الأخدود الواحد في الصين.
