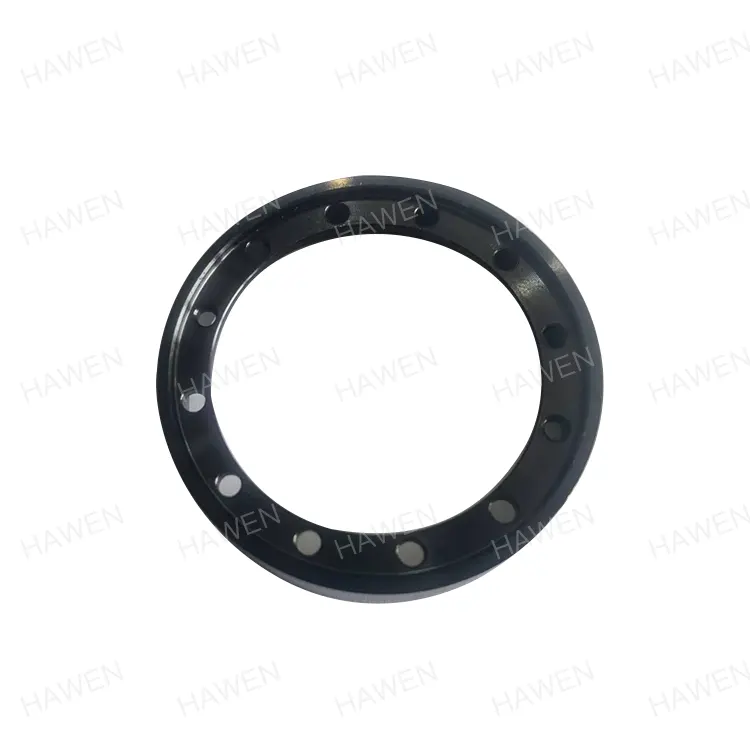

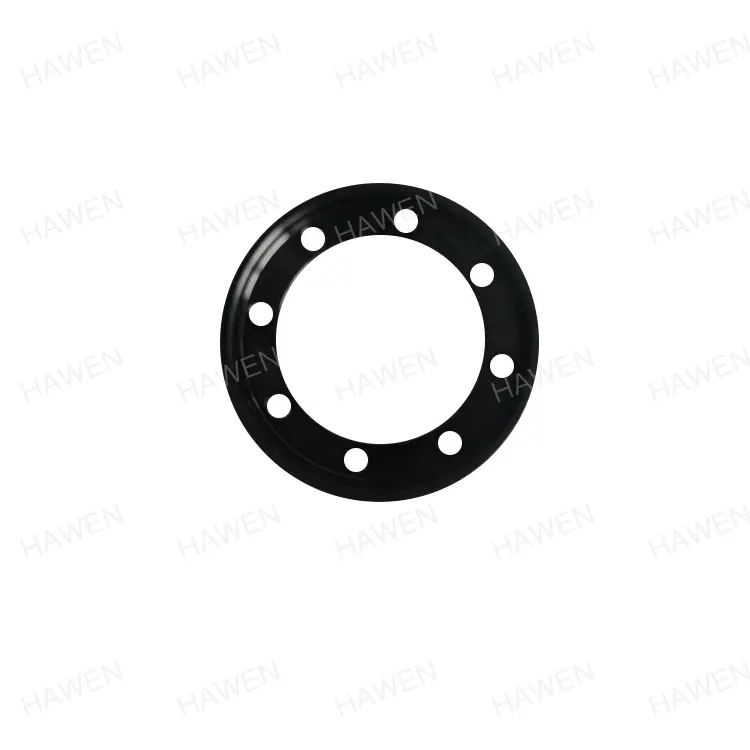

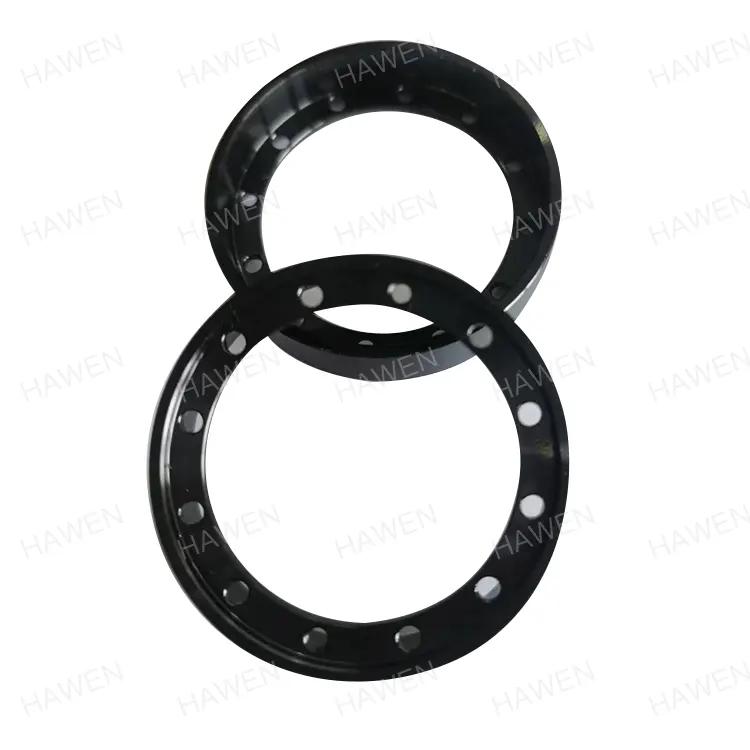

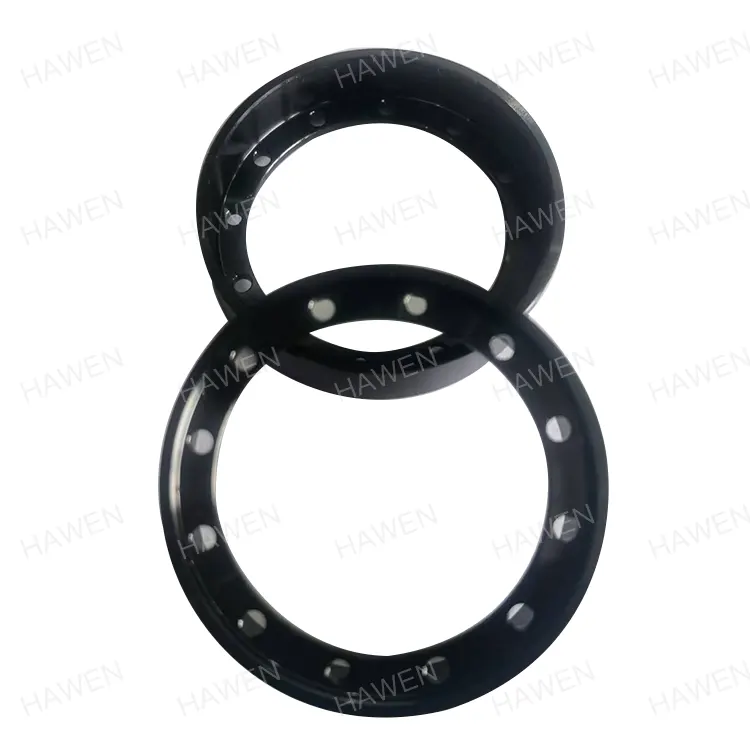

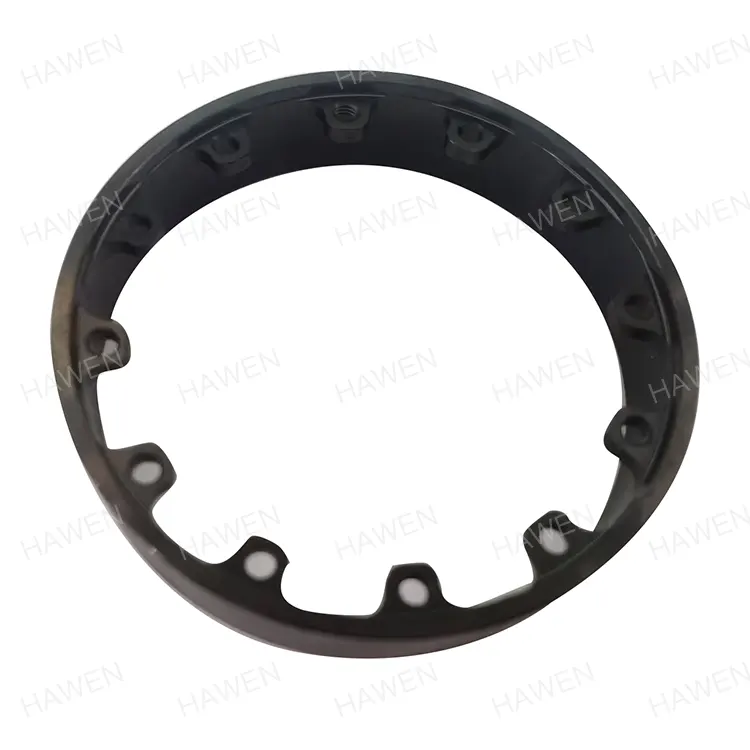

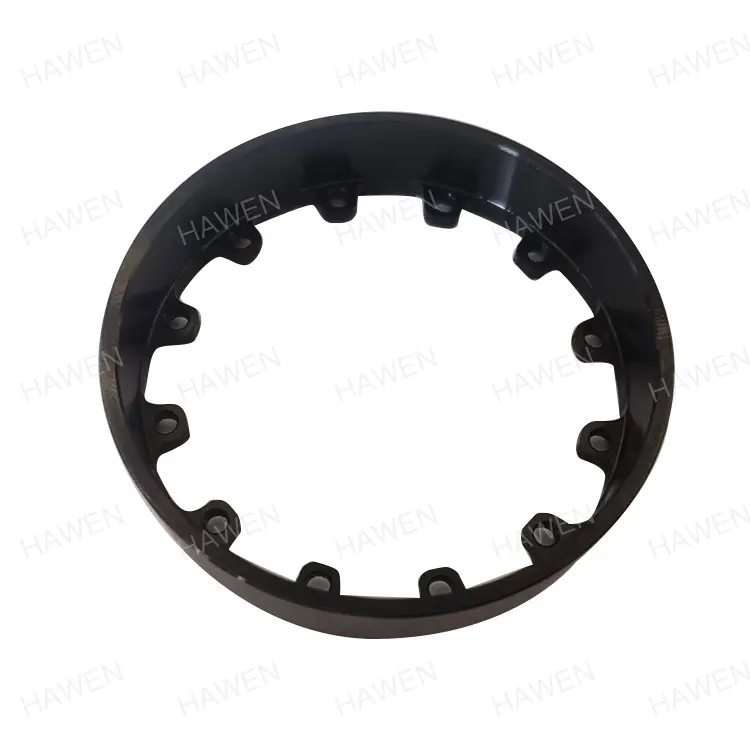

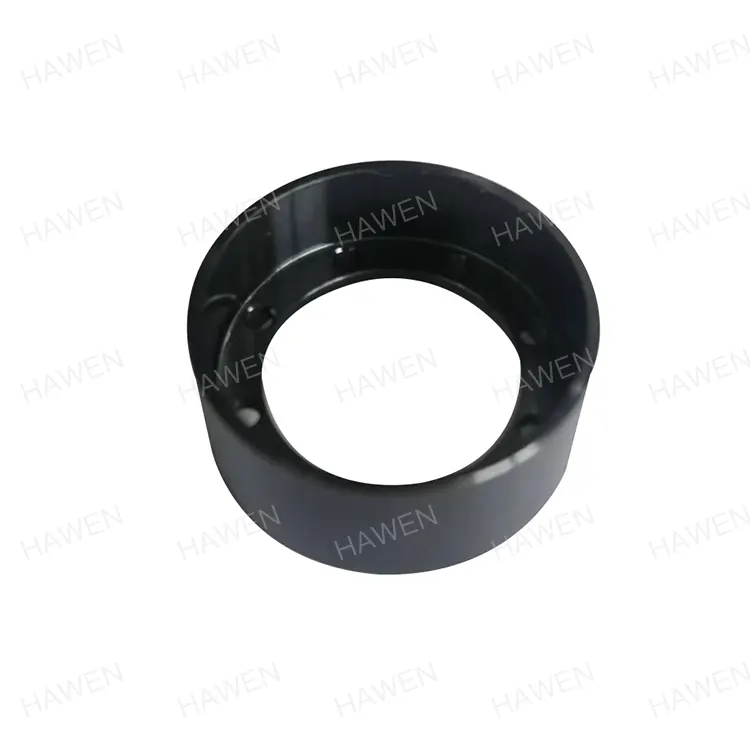

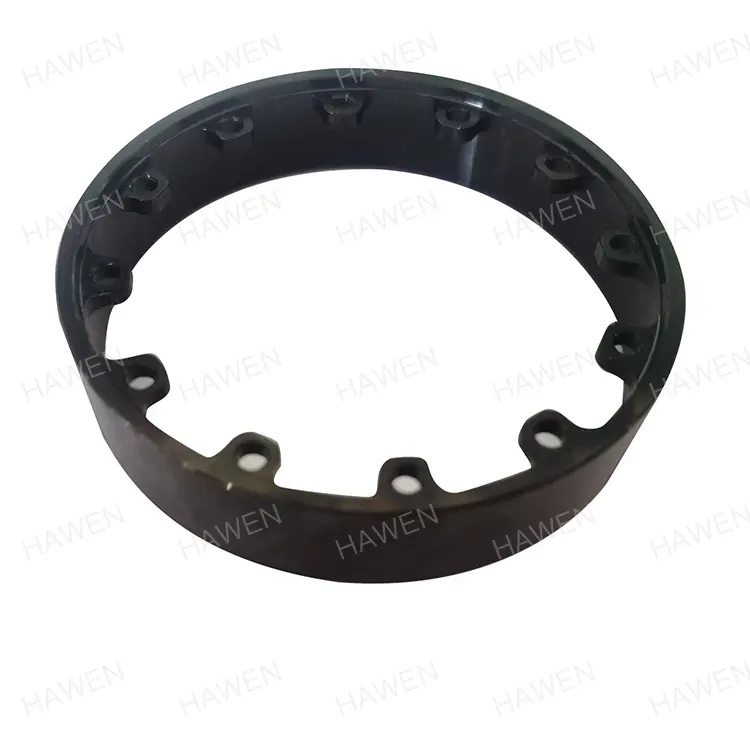

نير محرك الروبوت

يعد Robot Motor Yoke مكونًا أساسيًا أساسيًا لمحركات الروبوت وعزم الدوران والمحركات المشتركة. على الرغم من أنه يبدو جزءًا هيكليًا ميكانيكيًا، إلا أنه يؤدي في الواقع ثلاث وظائف أساسية: توصيل الدائرة المغناطيسية، والدعم الهيكلي، وتبديد الحرارة والحماية الكهرومغناطيسية. فهو يحدد بشكل مباشر كثافة عزم الدوران، وكفاءة التشغيل، والاستقرار، وعمر الخدمة للمحركات، مما يجعله جزءًا رئيسيًا لا غنى عنه لأنظمة القيادة عالية الدقة في الروبوتات المتقدمة.

تعمل شركة Haven (Trilion) بعمق في صناعة تصنيع الآلات منذ أكثر من 20 عامًا. منذ عام 2023، ركزت على البحث والتطوير والإنتاج على نطاق واسع لـ Robot Motor Yoke. بفضل العمليات الناضجة، ومراقبة الجودة الصارمة، وقدرات التخصيص السريعة، أصبحت موردًا عالي الجودة للملحقات الأساسية لمحركات الروبوت في الصين، وتمتلك حصة سوقية محلية تبلغ 10٪ وتوفر منتجات دعم طويلة الأجل للعديد من الأجهزة المنزلية الرائدة وشركات الروبوت.

معلمات المنتج الأساسية

يعتمد Robot Motor Yoke الذي تم الترويج له على تصنيع دقيق موحد ويدعم أيضًا الإنتاج المخصص بناءً على رسومات العملاء، والتكيف مع متطلبات التثبيت والأداء لنماذج محركات الروبوت المختلفة. يتم سرد المعلمات الأساسية الأساسية أدناه، ويتم التحقق منها جميعًا من خلال الإنتاج الفعلي وتطبيقات العملاء:

الوظائف الأساسية وقيمة التطبيق

باعتباره إطار الدائرة المغناطيسية والحامل الهيكلي لمحركات الروبوت، فإن Robot Motor Yoke ليس تركيبًا معدنيًا بسيطًا. يرتبط أدائه بشكل مباشر بالتشغيل الشامل للمحرك، ويغطي الأبعاد المغناطيسية والميكانيكية والحرارية لضمان التشغيل الفعال والمستقر للمحرك.

أربع وظائف أساسية

الدائرة المغناطيسية المغلقة

يبني مسارًا منخفض التردد للمجالات المغناطيسية للمغناطيس الدائم والمجالات المغناطيسية، مما يحد بدقة من توزيع التدفق المغناطيسي، ويقلل بشكل كبير من تسرب التدفق المغناطيسي، ويحسن استخدام المجال المغناطيسي، ويتجنب تقليل الإخراج والتسخين غير الطبيعي الناجم عن التشبع المغناطيسي، وتحسين كفاءة تحويل الطاقة من المصدر.

الدعم الهيكلي

يعمل على تثبيت أعمدة المغناطيس الدائم وتحمل الأحمال المتناوبة من التشغيل والإيقاف عالي السرعة والتنقل المتكرر بشكل محكم، مما يضمن الصلابة الهيكلية والدقة الهندسية أثناء التشغيل ويمنع تشوه المكونات عند السرعات العالية.

تبديد الحرارة والدرع الكهرومغناطيسي

يعمل كمسار رئيسي للتوصيل الحراري لتبديد فقد الحديد والنحاس بسرعة، والتحكم في ارتفاع درجة الحرارة. كما أنه يمنع بشكل فعال المجالات المغناطيسية الضالة لتجنب التداخل مع أجهزة التشفير وأجهزة الاستشعار والمكونات الدقيقة الأخرى، مما يحسن الأداء العام لـ EMC.

رسو الأداء

يحدد اختيار المواد، وتكنولوجيا المعالجة، وسمك القسم، والمعلمات الأخرى بشكل مباشر كثافة عزم الدوران، وتموج عزم الدوران، وكفاءة التشغيل، مما يعمل كشرط أساسي حاسم لتشغيل الروبوت عالي الدقة والاستجابة.

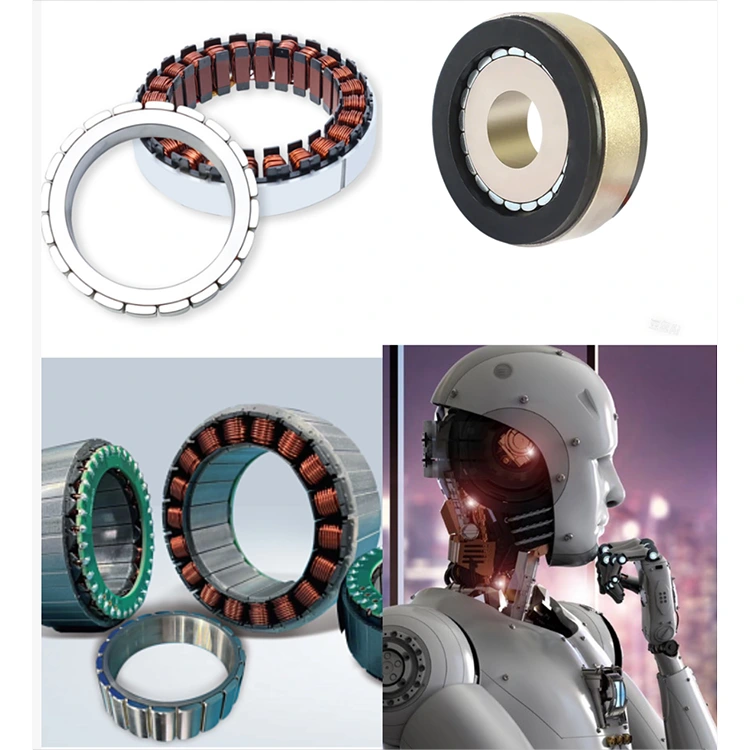

أنواع المحركات القابلة للتطبيق والمعدات النهائية

يتوافق محرك الروبوت هذا مع العديد من المحركات المخصصة للروبوتات السائدة، ويغطي الوحدات الأساسية للروبوتات الصناعية، والروبوتات التعاونية، والروبوتات البشرية:

المحركات المؤازرة: تستخدم كنير الجزء الثابت والمقرن الخلفي للدوار، مما يوازن بين الحجم الصغير وعزم الدوران العالي الناتج من أجل حركة مرنة متعددة المفاصل.

محركات عزم الدوران بدون إطار: يتكامل الهيكل الحلقي مباشرة في مفاصل الروبوت، مما يزيل الأغطية الخارجية ويحسن كثافة عزم الدوران ومرونة التثبيت.

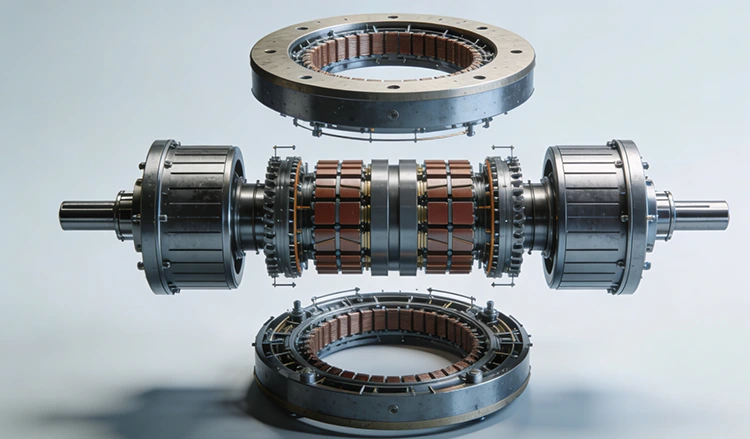

محركات التدفق المحوري/القرص: تتكيف مع الهياكل الخلفية المزدوجة للدوائر المغناطيسية المحورية، وتتميز بتصميم مسطح لوحدات محرك الساق والخصر في الروبوتات البشرية.

المحركات غير الأساسية: يمكن أن تعمل كأغطية للمحرك، مما يمنع عزم الدوران المسنن من أجل تشغيل منخفض التموج وعالي الاستجابة في المؤثرات النهائية للروبوت الدقيق.

مؤشرات الجودة الرئيسية وقياس الصناعة

نحن نتحكم في عملية الإنتاج الكاملة لـ Robot Motor Yoke وفقًا لمعايير صارمة، مع مؤشرات الدقة الأساسية التي تتجاوز معايير الصناعة العامة، وتلبية متطلبات الشراء الخاصة بمصنعي المحركات المتطورة بشكل كامل من حيث استقرار الأبعاد، وملاءمة التجميع، وعمر الخدمة.

تأثير الأداء: يمكن لمحرك الروبوت عالي الجودة أن يزيد بشكل مباشر من كثافة طاقة المحرك بنسبة 15% إلى 30%، ويمنع أكثر من 99% من تداخل المجال المغناطيسي الضال، ويقلل من فقدان الدائرة المغناطيسية، ويتحمل الضغط الكهرومغناطيسي العالي، ويضمن تشغيل الروبوت المستقر على المدى الطويل.

التدفق المحوري (يسار) مقابل التدفق الشعاعي (يمين) المقاطع العرضية

اختيار المواد ومراقبة العمليات

مادة خاصة: 45# فولاذ هيكلي كربوني عالي الجودة

يستخدم Robot Motor Yoke الفولاذ الكربوني المتوسط ​​القياسي الوطني رقم 45# مع خصائص تم فحصها بدقة وتتكيف مع ظروف عمل محرك الروبوت:

● محتوى الكربون: 0.42%-0.50%؛ الكثافة: 7.85 جم/سم3؛ المنغنيز: 0.50%-0.80%؛ السيليكون: 0.17%-0.37%؛ انخفاض الفوسفور والشوائب الكبريتية.

● خصائص ميكانيكية شاملة ممتازة: قوة الشد ≥ 600 ميجا باسكال، قوة الخضوع ≥ 355 ميجا باسكال، الاستطالة ≥ 16%؛ صلابة HRC32–36 بعد التبريد والتلطيف.

● تم تحسينه من خلال المعالجة الحرارية المخصصة، وموازنة القوة والمتانة مع مقاومة التعب المتميزة لتشغيل المحرك عالي التردد على المدى الطويل.

الآلات الدقيقة والتحكم في العمليات

يضمن نظام التحكم الكامل ذو الحلقة المغلقة الدقة العالية واتساق الدفعة:

● التحكم في تفاوت الثقب الداخلي إلى ±0.005 مم؛ مجهزة بـ CMM، واختبار الاستدارة، وشاشة الكفاف، والتحكم في العمليات الإحصائية SPC.

● بيئة معالجة يتم التحكم فيها بشكل صارم لتقليل تقلبات درجات الحرارة والاهتزاز. تضمن آلات CNC عالية الدقة والأدوات الخاصة الامتثال للأبعاد.

● الفحص الكامل للمواد الواردة، ومراقبة المعالجة الحرارية في الوقت الحقيقي، وفحص المنتج النهائي بنسبة 100% لمنع المنتجات غير المطابقة من دخول السوق.

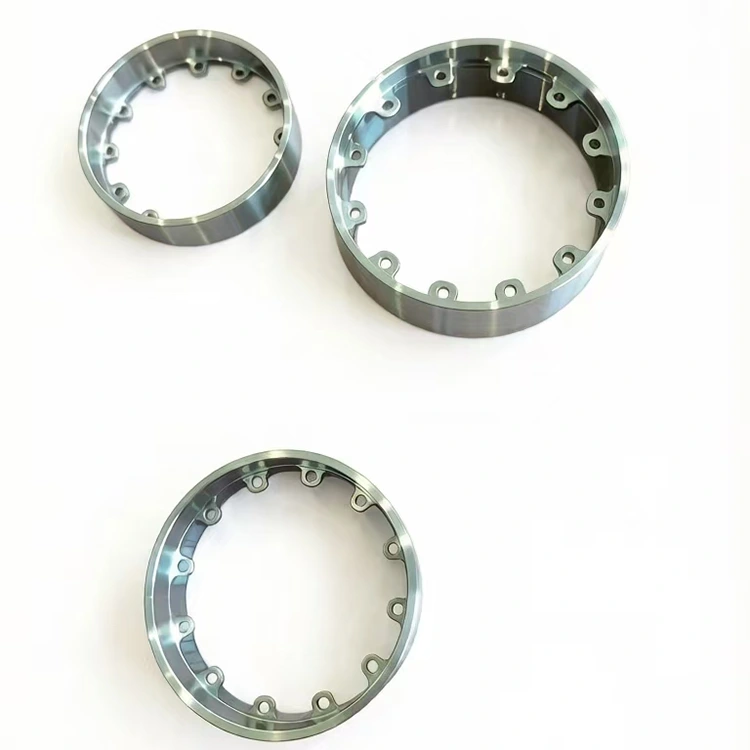

المعالجة السطحية: تشطيب أكسيد أسود أوتوماتيكي بالكامل

يستخدم تركيبة الأكسيد الأسود المطورة ذاتيًا وخط إنتاج أوتوماتيكي بالكامل بدون اتصال يدوي لتجنب الضرر والتلوث:

● تعمل عملية التجفيف والأكسيد الأسود الأوتوماتيكية المتكاملة على تحسين مقاومة التآكل والصدأ وفقًا لمعايير الصناعة.

● يدعم المعالجات السطحية المخصصة بما في ذلك الطلاء الكهربائي، والجلفنة، والطلاء بالنيكل لتطبيقات خاصة.

مزايا المؤسسة الأساسية

مع أكثر من 20 عامًا من الخبرة في تصنيع الآلات، قامت Haven ببناء نظام كامل بدءًا من البحث والتطوير والإنتاج ومراقبة الجودة إلى خدمة ما بعد البيع، مما يشكل قدرة تنافسية متباينة في إنتاج Robot Motor Yoke وحل نقاط الضعف لدى العملاء بشكل فعال في المشتريات والتخصيص والإنتاج الضخم.

القدرة الكافية والتسليم المستقر

● 120 ماكينة CNC عالية الدقة، وخط تنظيف أوتوماتيكي بالكامل، و25 فنيًا محترفًا.

● القدرة الشهرية: 30,000 وحدة. المبيعات الشهرية الحالية: 10.000-20.000 وحدة، مما يترك 40%-50% من الطاقة للطلبات الكبيرة والعاجلة.

● تضمن سلسلة التوريد الموثوقة في Zhejiang فترات زمنية قصيرة للمواد الخام والتسليم المستقر للإنتاج المستمر واسع النطاق والمتنوع.

مراقبة جودة مؤتمتة بالكامل وعيوب تقترب من الصفر

● 25 جهاز فحص آلي لإجراء اختبار كامل الأبعاد بدءًا من المواد الواردة وحتى البضائع التامة الصنع.

● مراقبة الجودة عبر الإنترنت بنسبة 100%؛ معدل نجاح الإنتاج 99.99%، معدل نجاح المصنع 100%.

● حاصل على شهادة ISO9001 وIATF16949؛ إمكانية تتبع الإنتاج الكامل مع الاتساق والموثوقية الفائقة.

الدعم الفني الاحترافي والتخصيص القوي

● فريق فني متخصص متخصص في تحسين وتصميم عملية النير.

● الاستجابة السريعة للتخصيص: الإنتاج القائم على الرسم، والمواد المحددة، والمعالجات السطحية.

● الدعم الشامل بدءًا من استشارات التصميم وتحسين العمليات والإنتاج التجريبي بكميات صغيرة وحتى الإنتاج الضخم، مما يؤدي إلى تقصير دورات التطوير وخفض التكاليف.

الامتثال البيئي ومراقبة التكاليف

● الامتثال الكامل لمعايير الاتحاد الأوروبي ROHS و REACH مع تقارير الشهادات الكاملة.

● الإنتاج الآلي يقلل من التدخل اليدوي ويحسن استخدام المواد، والتحكم في التكاليف مع تحقيق انخفاض استهلاك الطاقة وانخفاض انبعاث النفايات، وتحقيق التوازن بين الأداء البيئي وفعالية التكلفة.

العملاء التعاونيون ونماذج الشراكة

لقد زودنا Robot Motor Yoke منذ فترة طويلة الشركات المحلية والدولية الرائدة بما في ذلك Samsung، Haier، و Nidec، بتعاون استراتيجي مستقر لأكثر من عقد من الزمان. تحظى جودة المنتج والخدمة بتقدير كبير مع معدلات إعادة شراء عالية.

نحن ندعم نماذج تعاون متعددة:

● الشراء بالجملة للمنتجات الموحدة

● إنتاج مخصص بناء على رسومات العملاء

● إنتاج العينات بمواصفات خاصة

نرحب بالعملاء في جميع أنحاء العالم لزيارة مصنعنا للتفتيش والتعاون التجاري. بالاعتماد على نظام الإنتاج الناضج والقوة التقنية لدينا، فإننا نساعد العملاء على تقليل تكاليف التطوير والاختبار والتصنيع وما بعد البيع لتحقيق نتائج مربحة للجانبين على المدى الطويل.
